# [charts.js] intersection 이해하기

- charts.js의 제공하는 샘플 코드가 잘되어있어서 주석을 넣었습니다.

- 아래의 jsffidle 화면을 통해서 비교해서 모드와 intersection을 선택하여 사용하시면 좋을것 같습니다.

# intersection 사용법

options: {
	responsive: true,
	title: {
		display: true,
		text: 'Mode: ' + mode + ', intersect = ' + intersect
	},
	tooltips: {
        // 툴팁을 표현하는 방법
        // index, dataset, point, nearest(defalut), x, y
		mode: mode,
        // 툴팁을 표현할 때, 근처일때 표현할 것인가 아닌가
        // true(defalut), false
		intersect: intersect,
	},
	hover: {
		mode: mode,
		intersect: intersect
	},
}

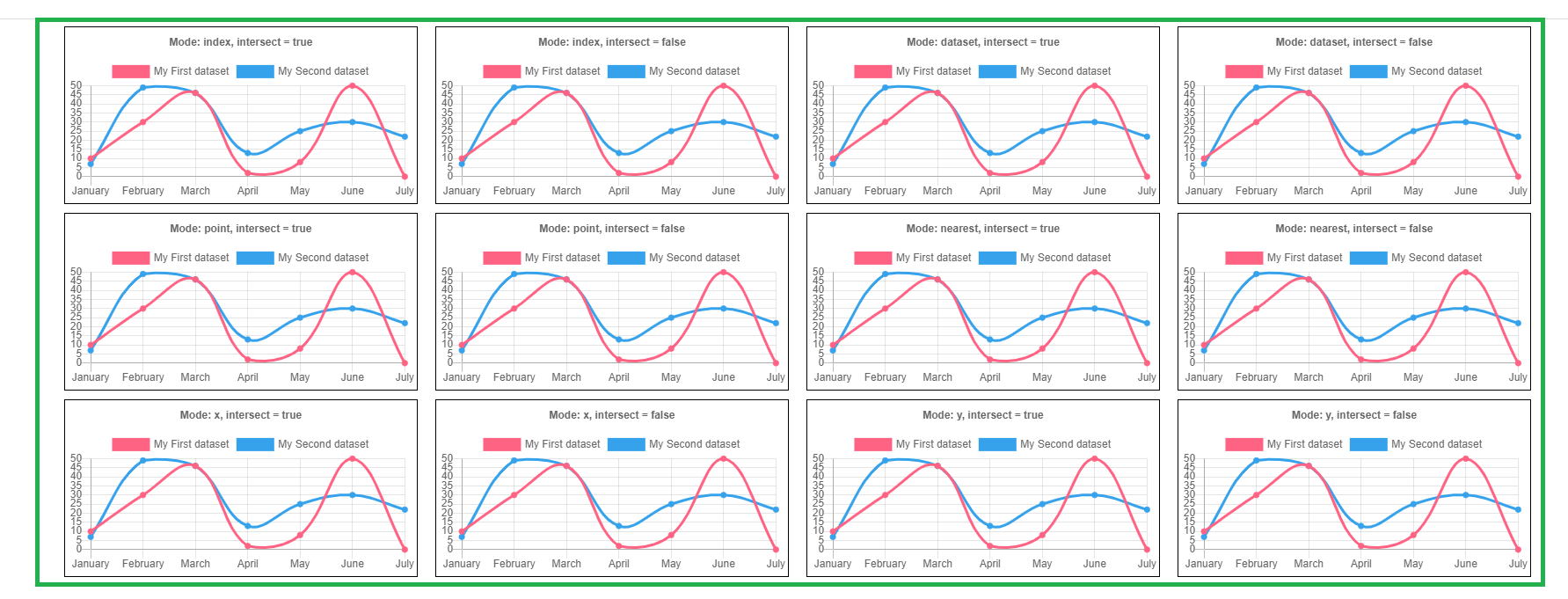

# intersection 사용한 화면

- mode와 interesection의 사용법에 따라서 툴팁의 표현이 다릅니다.

# 전체 테스트 코드

( # charts.js에서 utils.js는 cdn으로 제공하지 않아서 같이 들어가 있습니다. 이점 참고하세요.)

<!doctype html>

<html>

<head>

<title>Tooltip Interaction Modes</title>

<style>

canvas {

-moz-user-select: none;

-webkit-user-select: none;

-ms-user-select: none;

}

.chart-container {

width: 400px;

margin-left: 10px;

margin-right: 10px;

margin-bottom: 10px;

border : 1px solid black;

}

.container {

display: flex;

flex-direction: row;

flex-wrap: wrap;

justify-content: center;

}

</style>

</head>

<body>

var charts = [];

// 차트 생성하기

function createConfig(mode, intersect) {

return {

// 차트 타입

type: 'line',

// 데이터셋

data: {

labels: ['January', 'February', 'March', 'April', 'May', 'June', 'July'],

datasets: [{

label: 'My First dataset',

borderColor: window.chartColors.red,

backgroundColor: window.chartColors.red,

data: [10, 30, 46, 2, 8, 50, 0],

fill: false,

}, {

label: 'My Second dataset',

borderColor: window.chartColors.blue,

backgroundColor: window.chartColors.blue,

data: [7, 49, 46, 13, 25, 30, 22],

fill: false,

}]

// 옵션

options: {

responsive: true,

title: {

display: true,

text: 'Mode: ' + mode + ', intersect = ' + intersect

tooltips: {

mode: mode,

intersect: intersect,

hover: {

mode: mode,

intersect: intersect

}

};

}

window.onload = function () {

var container = document.querySelector('.container');

// mode : defalut 'nearest' (툴팁에 표시되는 요소를 설정)

// intersect : defalut true || false (마우스 위치가 차트의 항목과 교차할 때 만 호보)

// axis :

// animationDuration : 호버 스타일 변경을 애니메이션하는 데 걸리는 시간 (밀리 초)

[{

mode: 'index',

intersect: true,

animationDuration: 100

}, {

mode: 'index',

intersect: false,

animationDuration: 300

}, {

mode: 'dataset',

intersect: true,

animationDuration: 100

}, {

mode: 'dataset',

intersect: false,

animationDuration: 300

}, {

mode: 'point',

intersect: true,

animationDuration: 100

}, {

mode: 'point',

intersect: false,

animationDuration: 300

}, {

mode: 'nearest',

intersect: true,

animationDuration: 100

}, {

mode: 'nearest',

intersect: false,

animationDuration: 300

}, {

mode: 'x',

intersect: true,

animationDuration: 100

}, {

mode: 'x',

intersect: false,

animationDuration: 300

}, {

mode: 'y',

intersect: true,

animationDuration: 100

}, {

mode: 'y',

intersect: false,

animationDuration: 300

}].forEach(function (details) {

console.log('details', details);

// div 생성. <div class='chart-container'> </div>

var div = document.createElement('div');

div.classList.add('chart-container');

// canvas 생성.

var canvas = document.createElement('canvas');

div.appendChild(canvas);

container.appendChild(div);

// 2d 렌더링 컨텍스트를 나타내는 CanvasRenderingContext2D 객체를 생성하게 합니다.

var ctx = canvas.getContext('2d');

var config = createConfig(details.mode, details.intersect);

charts.push(new Chart(ctx, config));

});

};

</script>

// charts.js에서 제공하는 utils.js

'use strict';

window.chartColors = {

red: 'rgb(255, 99, 132)',

orange: 'rgb(255, 159, 64)',

yellow: 'rgb(255, 205, 86)',

green: 'rgb(75, 192, 192)',

blue: 'rgb(54, 162, 235)',

purple: 'rgb(153, 102, 255)',

grey: 'rgb(201, 203, 207)'

};

(function(global) {

var MONTHS = [

'January',

'February',

'March',

'April',

'May',

'June',

'July',

'August',

'September',

'October',

'November',

'December'

];

var COLORS = [

'#4dc9f6',

'#f67019',

'#f53794',

'#537bc4',

'#acc236',

'#166a8f',

'#00a950',

'#58595b',

'#8549ba'

];

var Samples = global.Samples || (global.Samples = {});

var Color = Chart.helpers.color;

function applyDefaultNumbers(config) {

var cfg = config || {};

cfg.min = cfg.min || 0;

cfg.max = cfg.max || 1;

cfg.from = cfg.from || [];

cfg.count = cfg.count || 8;

cfg.decimals = cfg.decimals || 8;

cfg.continuity = cfg.continuity || 1;

return cfg;

}

Samples.utils = {

// Adapted from http://indiegamr.com/generate-repeatable-random-numbers-in-js/

srand: function(seed) {

this._seed = seed;

rand: function(min, max) {

var seed = this._seed;

min = min === undefined ? 0 : min;

max = max === undefined ? 1 : max;

this._seed = (seed * 9301 + 49297) % 233280;

return min + (this._seed / 233280) * (max - min);

numbers: function(config) {

var cfg = applyDefaultNumbers(config);

var dfactor = Math.pow(10, cfg.decimals) || 0;

var data = [];

var i, value;

for (i = 0; i < cfg.count; ++i) {

value = (cfg.from[i] || 0) + this.rand(cfg.min, cfg.max);

if (this.rand() <= cfg.continuity) {

data.push(Math.round(dfactor * value) / dfactor);

} else {

data.push(null);

}

return data;

labels: function(config) {

var cfg = config || {};

var min = cfg.min || 0;

var max = cfg.max || 100;

var count = cfg.count || 8;

var step = (max - min) / count;

var decimals = cfg.decimals || 8;

var dfactor = Math.pow(10, decimals) || 0;

var prefix = cfg.prefix || '';

var values = [];

var i;

for (i = min; i < max; i += step) {

values.push(prefix + Math.round(dfactor * i) / dfactor);

}

return values;

months: function(config) {

var cfg = config || {};

var count = cfg.count || 12;

var section = cfg.section;

var values = [];

var i, value;

for (i = 0; i < count; ++i) {

value = MONTHS[Math.ceil(i) % 12];

values.push(value.substring(0, section));

}

return values;

color: function(index) {

return COLORS[index % COLORS.length];

transparentize: function(color, opacity) {

var alpha = opacity === undefined ? 0.5 : 1 - opacity;

return Color(color).alpha(alpha).rgbString();

}

};

// DEPRECATED

window.randomScalingFactor = function() {

return Math.round(Samples.utils.rand(-100, 100));

};

// INITIALIZATION

Samples.utils.srand(Date.now());

// Google Analytics

/* eslint-disable */

if (document.location.hostname.match(/^(www\.)?chartjs\.org$/)) {

(function(i,s,o,g,r,a,m){i['GoogleAnalyticsObject']=r;i[r]=i[r]||function(){

(i[r].q=i[r].q||[]).push(arguments)},i[r].l=1*new Date();a=s.createElement(o),

m=s.getElementsByTagName(o)[0];a.async=1;a.src=g;m.parentNode.insertBefore(a,m)

})(window,document,'script','//www.google-analytics.com/analytics.js','ga');

ga('create', 'UA-28909194-3', 'auto');

ga('send', 'pageview');

}

/* eslint-enable */

}(this));

</script>

</body>

</html>
